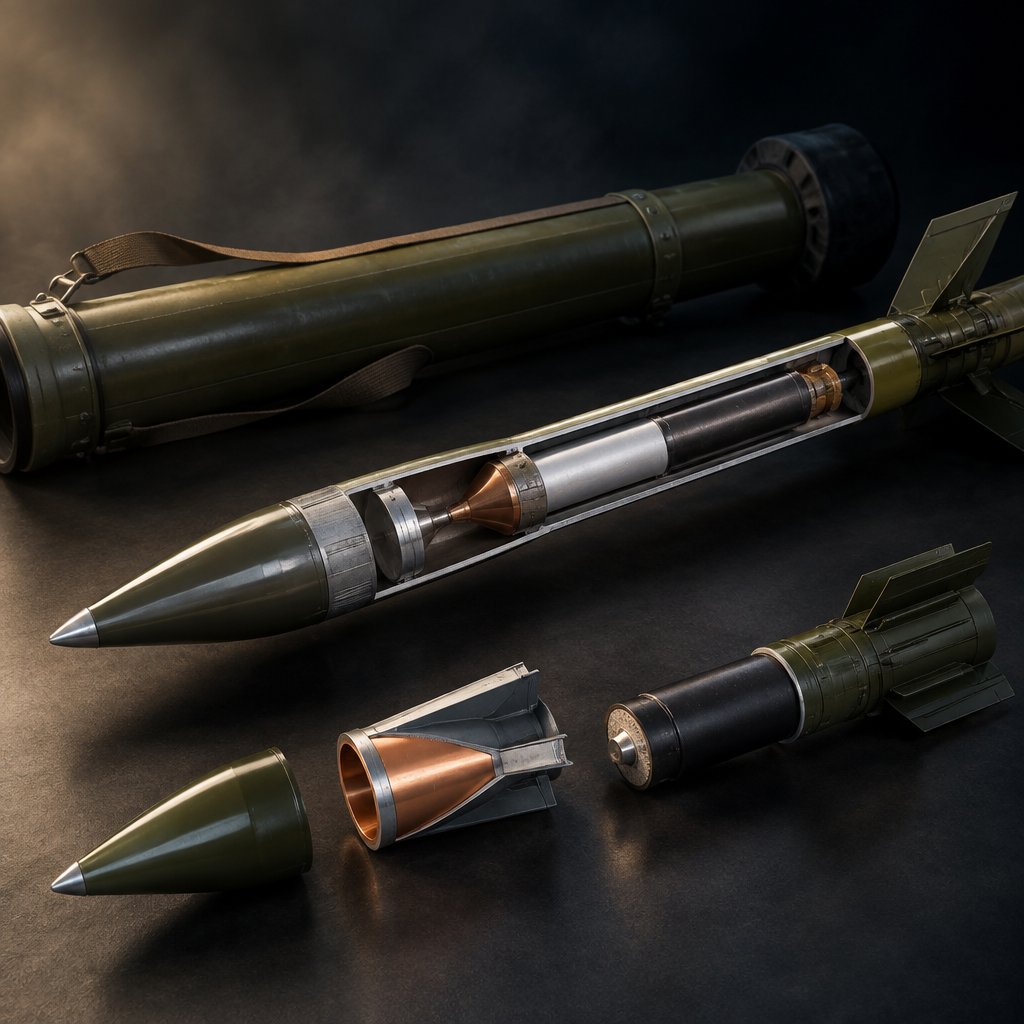

Cấu tạo đạn B41: Chi tiết các bộ phận và nguyên lý nổ lõm PG-7V

Đạn B41 (tên định danh quốc tế chuẩn Liên Xô: PG-7V, trang bị cho súng phóng lựu chống tăng RPG-7) là loại đạn phản lực chống tăng cá nhân sử dụng nguyên lý nổ lõm (Shaped Charge – Monroe Effect). Để hiểu rõ cấu tạo của loại đạn này, cần phân tích theo 3 cụm chi tiết độc lập nhưng liên kết chặt chẽ về mặt động lực học: Bộ phận đầu nổ mang liều nổ lõm, Động cơ phản lực hành trình và Liều phóng sơ cấp kèm bộ ổn định cánh đuôi.

Mục Lục

1. Cụm đầu nổ (Warhead)

Đầu nổ của đạn PG-7V có đường kính lớn hơn nòng súng (khoảng 85 mm trên phiên bản cơ bản), mang chức năng xuyên phá vỏ giáp xe cơ giới thông qua luồng nhiệt áp siêu cao tốc. Cụm này gồm các chi tiết chính:

Bộ phận kích nổ kiểu áp điện (Piezoelectric Fuze): Đặt tại đỉnh chóp nhọn của đầu đạn. Khi đạn chạm mục tiêu, tinh thể áp điện bị nén tức thì, sinh ra dòng xung điện truyền dọc qua dây dẫn bên trong nòng dẫn hướng về đáy liều nổ.
Chóp khí động học (Ballistic Cap / Standoff): Tạo khoảng cách tối ưu từ điểm va chạm đến đáy phễu kim loại, giúp dòng hạt kim loại nóng chảy định hình chuẩn xác trước khi tiếp xúc giáp mục tiêu.
Phễu hội tụ kim loại (Liner): Được chế tạo bằng đồng nguyên chất hoặc hợp kim đồng với góc côn tính toán chính xác. Dưới áp lực của vụ nổ, phễu bị biến dạng dẻo cực nhanh tạo thành luồng tia xuyên kim loại mỏng chuyển động ở tốc độ từ 7.000 đến 10.000 m/s.
Khối thuốc nổ định hình (Main Explosive Charge): Thường sử dụng hợp chất A-IX-1 (hỗn hợp RDX và sáp định hình) đúc ép chân không bọc xung quanh phễu kim loại.
Ngòi nổ đáy (Base Fuze Assembly): Tiếp nhận tín hiệu dòng điện từ ngòi áp điện phía trước để kích nổ kíp nổ phụ, truyền xung kích nổ vào khối nổ chính. Ngòi đáy cũng tích hợp cơ chế tự hủy bằng thanh giữ chậm nhiệt học, tự kích nổ sau khoảng 4 đến 4,5 giây nếu đạn không trúng mục tiêu.

2. Cụm động cơ phản lực hành trình (Rocket Motor)

Phần thân giữa của quả đạn có đường kính 40 mm, khớp vừa vặn với cỡ nòng của súng phóng luồng:

Thân động cơ (Motor Casing): Ống thép chịu áp suất cao, bên trong chứa nhiên liệu rắn tổng hợp dạng thỏi có rãnh cháy ổn định.
Cơ cấu đánh lửa hành trình: Được kích hoạt tự động sau khi đạn rời nòng súng một khoảng cách an toàn (khoảng 10-15 mét) để bảo vệ xạ thủ khỏi luồng phản lực nhiệt độ cao.
Hệ thống ống phụt hướng nghiêng (Nozzles): Các lỗ phụt khí phản lực được khoan chéo góc so với trục dọc của thân đạn. Thiết kế này tạo mô-men xoắn nhẹ, khiến đạn quay quanh trục trong hành trình bay nhằm triệt tiêu sai số khí động học.

3. Cụm liều phóng sơ cấp và cơ cấu cánh ổn định (Booster & Stabilizer)

Phần đuôi đạn được đóng gói rời trong ống bảo vệ bằng bìa chống ẩm, chỉ được vặn chặt vào thân động cơ trước khi nạp vào súng:

Liều phóng sơ cấp (Booster Charge): Vỏ ngoài bằng bìa hoặc hợp kim nhẹ chứa thuốc phóng đen hoặc nitrocellulose hạt nhỏ, có nhiệm vụ đẩy đạn ra khỏi nòng súng với vận tốc ban đầu khoảng 115–120 m/s.
Ống trục đuôi và cánh ổn định gập (Folding Fins): Gồm 4 cánh thép mỏng uốn cong ôm sát ống trục đuôi. Khi đạn ra khỏi miệng nòng, hệ thống lò xo đẩy các cánh bung ra vuông góc với thân, giữ cho quỹ đạo bay ổn định.
Cánh tuabin phụ (Turbine vanes): Đặt ở phía sau cánh chính, tiếp tục hỗ trợ duy trì chuyển động tự xoay nhẹ của đạn trong gió.

Bảng tóm tắt thông số và chức năng các cụm chi tiết đạn PG-7V

Bộ phận	Vị trí	Vật liệu chính	Chức năng kỹ thuật
Ngòi áp điện VP-7M	Đỉnh đầu đạn	Tinh thể gốm áp điện	Tạo xung điện khi va chạm mục tiêu
Phễu hội tụ	Bên trong đầu nổ	Đồng kim loại	Biến dạng tạo dòng tia xuyên siêu tốc
Khối thuốc nổ chính	Thân đầu nổ	Hợp chất nổ quân sự	Tạo sóng nổ định hướng ép phễu kim loại
Động cơ hành trình	Thân giữa (40 mm)	Thép, nhiên liệu rắn	Tăng tốc đạn từ 120 m/s lên gần 300 m/s
Liều phóng sơ cấp	Đuôi đạn	Ống chứa thuốc phóng	Đẩy đạn ra khỏi nòng súng ban đầu
Cụm cánh lái đuôi	Trục đuôi	Thép đàn hồi	Bung ra sau khi rời nòng để giữ thăng bằng

Nguyên lý hoạt động theo chu trình thời gian

Quá trình chuyển động và tác động của đạn B41 diễn ra qua 4 giai đoạn nối tiếp:

Khởi tốc trong nòng: Kim hỏa của súng đánh vào hạt lửa ở đuôi liều phóng, đốt cháy liều phóng sơ cấp. Áp suất khí thuốc đẩy quả đạn bay ra khỏi nòng; đồng thời, một phần luồng khí phản lực phụt ngược qua phễu thoát phía sau súng để triệt tiêu lực giật.
Kích hoạt động cơ phản lực: Sau khi bay được khoảng 10–15 mét, thuốc cháy chậm kích hoạt động cơ hành trình. Vận tốc đạn tăng vọt lên khoảng 295 m/s, giúp kéo dài tầm bắn hiệu quả lên đến 300–500 mét đối với mục tiêu tĩnh.
Ổn định đường bay: Cánh đuôi bung ra kết hợp với luồng phụt nghiêng làm cho đạn tự quay quanh trục với tốc độ vài trăm vòng/phút, giữ đạn đi đúng hướng ngắm trong điều kiện gió tạt ngang.
Tác động mục tiêu và xuyên phá: Khi chóp áp điện chạm vào bề mặt giáp, xung điện kích nổ kíp đáy. Sóng nổ lan truyền từ đáy lên đỉnh ép bẹp phễu đồng với áp suất lên tới hàng trăm nghìn atmosphere. Dòng kim loại nóng chảy dạng tia siêu nhỏ xuyên thủng giáp thép dầy (từ 260 mm đến 300 mm đối với đạn PG-7V tiêu chuẩn), tạo áp suất cực lớn và mảnh vỡ phá hủy kíp xe bên trong.

Bài viết này chỉ cung cấp kiến thức tổng quan phục vụ mục đích nghiên cứu học thuật, giáo dục quốc phòng và lịch sử phát triển vũ khí thông thường. Tuyệt đối không chứa hướng dẫn mang tính ứng dụng thực hành hoặc chế tạo vũ khí nổ.

Nhìn chung, cấu tạo đạn B41 thể hiện đỉnh cao của thiết kế khí động học và vật lý nổ thời kỳ chiến tranh hiện đại: kết hợp linh hoạt giữa cơ chế phóng không giật, động cơ tên lửa hỗ trợ hành trình và đầu đạn nổ lõm phá giáp hiệu năng cao.
